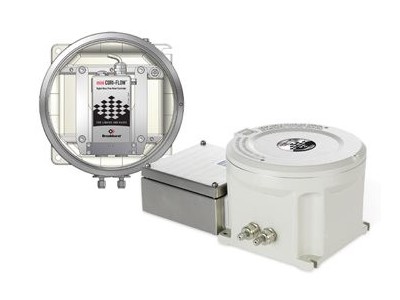

mini CORI-FLOW Ex d

適用于1區防爆的質量流量測量解決方案，不受流體特性影響

mini CORI-FLOW™ 系列 M12-M14 緊湊型質量流量計配防爆外殼，可用于IECEx 和 ATEX 1區以及ATEX 認證 II 2 G Ex d e IIB T6 Gb危險區域。所有電氣設備連接置于與Ex d盒相連的電氣外殼中。mini CORI-FLOW™ Ex d系列專為小流量設計，流量范圍100 mg/h 到30 kg/h，適用于液體和氣體。儀表可用于管道壓力高達137 bar (1987 psi) 的系統中。科里奧利流量計可以配備伴熱器，以防止儀表內部凝結或固化。可選單獨的（外部）控制單元來監測和控制伴熱溫度。

mini CORI-FLOW™ Ex d 系列 XM12 至 XM14 型號可測流量范圍：

• 最小流量：0.1…5 g/h
• 最大流量：3…30 kg/h

mini CORI-FLOW™ Ex d系列儀表包含獨特形狀的單回路型傳感器管，構成振蕩系統的一部分。當流體經過管道，科里奧利力會引起可變相移，該相移由傳感器檢測并饋入電路板。最終的輸出信號嚴格與實際質量流量成正比。科里奧利質量流量測量響應快速、測量精準且雙向測量。mini CORI-FLOW™ Ex d可輸出流體密度和溫度。

質量流量控制

mini CORI-FLOW™ Ex d質量流量計集成PID控制，可直接控制閥或泵，從而構成緊湊的科里奧利質量流量控制回路。用于1區的閥門或泵可隨流量計提供，但必須安裝在Ex d箱的外部，以便與設備電氣連接。

滿量程與壓力等級

PN 107 bar	PN 138 bar
	XM12 | 0.1 … 200 g/h
	XM13 | 1 … 2000 g/h
XM14 | 0.03 … 30 kg/h



特征

• 直接測量質量流量
• 快速響應
• 高精度(液體：2% Rd + ZS, 氣體：0.5% Rd + ZS)
• 高度穩定
• 緊湊型科里奧利控制器
• 所有接液部件均為不銹鋼；可選哈氏合金-C22
• IP65 外殼
• ATEX 認證3, Zone 2 (可選)
• 模擬加數字通信
• 集成PID控制器，用于控制閥或泵
• 集成累加器，用于批次控制



應用

儀表適用于以下領域的各種應用：

• 半導體加工
• 食品飲料行業
• （石油）化工裝置
