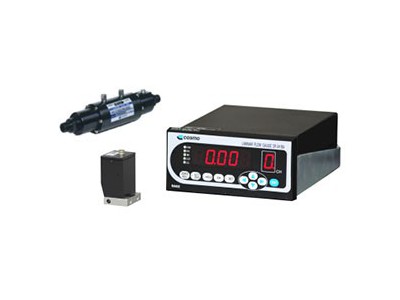

層流管
流量范圍

10, 20, 50, 100, 200, 500 mL/min
1, 2, 5, 10, 20, 30, 50, 100, 200, 500 L/min

檢測流體

空氣

精度

±2 % of F.S.±1digit

換算溫度/氣壓

顯示在20°C（或0°C）、1個大氣壓下的換算流量。

使用溫度范圍

5～35 °C

使用壓力

根據量程

溫度傳感器

層流管內置或附屬

產生差壓

全量程流量時約0.6 kPa

壓力損失

檢出差壓的150 %

接口尺寸

差壓傳感器和層流管差壓連接部 Rc1/8
流量連接部參照層流管測試量程

差壓傳感器耐壓

1 MPa(PT-110FC-A)
10 kPa(PT-103B-A)

電源

DC24 V ±10 %, 0.3 Amax
附帶電源變壓器

頻道數

10個頻道

上下限設定

4個設定值 HH, HI, LO, LL

零點調整

一次按鍵方式

自動清零

自動清零鍵

保持顯示

保持鍵

顯示應答

大、中、小數字濾波

RS-232C

可在標準裝備的1200, 9600, 19200 bps之間切換

BCD輸出

開路集電極

表示位數切換

3位半(1999)／4位半(19999)

取樣時間

250ms／50ms切換

用戶顯示倍率功能

0.001 ~ 9.999 (出廠時1.000)

面板開口尺寸

W133×H61

外觀尺寸

顯示器  W140×H66×D172
傳感器 層流管/傳感器參照外觀

模擬輸出（選配）

F1: F.S / 5V, F2: F.S / 10V, F3: 和顯示相同

記號

單位

記號

單位

記號

內容

記號

內容

記號

內容

ML

mL/min

KP

kPa

B

低測試壓用傳感器 *1

VG

電源變壓器
100V電線3m

S

20 °C換算

L

L/min

MP

MPa

F1

模擬輸出5 V

VH

電源變壓器
240V電線2m

N

0 °C換算

F2

模擬輸出10 V

VJ

無電源變壓器

F3

和顯示相同

量程記號

流量范圍\測試壓(kPa)

-61～  -70

-51～  -60

-41～  -50

-35～  -40

-1～  -34

0～50

51～67

68～100

101～150

151～200

201～235

236～300

301～350

351～400

401～500

501～700

701～910

911～990

10 ML

10 mL/min

50 C

50 C

20 C

20 C

20 C

10 C

10 C

10 C

20 ML

20 mL/min

100 C

50 C

50 C

50 C

50 C

20 C

10 C

10 C

50 ML

50 mL/min

200 C

200 C

100 C

100 C

100 C

50 C

50 C

20 C

20 C

20 C

20 C

20 C

10 C

10 C

10 C

10 C

20 C100 ML

100 mL/min

500 C

500 C

200 C

200 C

200 C

100 C

50 C

50 C

50 C

50 C

50 C

50 C

20 C

20 C

20 C

200 ML

200 mL/min

1 L

500 C

500 C

500 C

500 C

200 C

100 C

100 C

100 C

100 C

500 ML

500 mL/min

2 L

2 L

1 L

1 L

1 L

500 C

500 C

200 C

200 C

200 C

200 C

200 C

100 C

100 C

100 C

50 C

1 L

1 L/min

5 L

5 L

2 L

2 L

2 L

1 L

1 L

1 L

500 C

500 C

500 C

500 C

500 C

500 C

200 C

200 C

200 C

100 C

2 L

2 L/min

10 L

5 L

5 L

5 L

5 L

2 L

2 L

2 L

1 L

1 L

1 L

1 L

500 C

500 C

500 C

500 C

500 C

200 C

5 L

5 L/min

20 L

20 L

10 L

5 L

5 L

5 L

5 L

2 L

2 L

2 L

2 L

2 L

1 L

1 L

－

500 C

10 L

10 L/min

50 L

50 L

20 L

20 L

20 L

10 L

10 L

10 L

5 L

5 L

5 L

5 L

5 L

5 L

2 L

2 L

－

－

20 L

20 L/min

100 L

50 L

50 L

50 L

30 L

20 L

20 L

20 L

10 L

10 L

10 L

10 L

5 L

5 L

5 L

5 L

－

－

30 L

30 L/min

100 L

100 L

100 L

30 L

20 L

20 L

20 L

20 L

10 L

10 L

10 L

10 L

10 L

－

－

－

50 L

50 L/min

－

－

100 L

100 L

100 L

50 L

50 L

30 L

20 L

20 L

20 L

20 L

20 L

10L

－

－

－

100 L

100 L/min

－

－

－

－

－

100 L

100 L

100 L

50 L

50 L

50 L

30 L

30 L

30 L

20 L

－

－

－

200 L

200 L/min

－

－

－

－

－

200 L

100 L

100 L

100 L

100 L

50 L

－

－

－

－

－

500 L

500 L/min

－

－

－

－

－

500 L

－

－

－

－

－

－

－

－

－

－
